Tổng Quan Về Giải Pháp Quản Lý Năng Lượng

Năng lượng (hơi, khí nén, điện, nhiệt) là yếu tố cốt lõi giúp duy trì hoạt động của mọi nhà máy, đồng thời chiếm tỷ trọng lớn trong tổng chi phí vận hành. Việc tối ưu và tiết kiệm năng lượng không chỉ giúp giảm chi phí, mà còn nâng cao tính bền vững, đáp ứng yêu cầu ESG và duy trì hiệu quả sản xuất ổn định.

Các nhà quản lý đang phải đối mặt với các thách thức như:

• Vận hành hệ thống utility (lò hơi, máy nén khí,…) ở trạng thái hiệu suất cao nhất.
• Khó xác định các khu vực gây tổn thất năng lượng trong hệ thống hơi và khí nén phức tạp.
• Áp lực đáp ứng KPI về hiệu suất năng lượng, chi phí năng lượng trên mỗi đơn vị sản phẩm hoặc mỗi khu vực sản xuất.

Thấu hiểu những nhu cầu này, NK Engineering mang đến Giải pháp Quản lý Năng lượng toàn diện được chuẩn hóa cho khu vực phụ trợ của nhà máy. Giải pháp tập trung vào ba hệ thống trọng điểm: Hệ thống Hơi, Hệ thống Khí nén và Hệ thống trao đổi nhiệt (Gia nhiệt/Làm lạnh).

Đây là nền tảng để doanh nghiệp hoạch định – theo dõi – cải tiến hiệu suất năng lượng theo KPI, tối ưu chi phí vận hành và nâng cao lợi thế cạnh tranh.

Giá Trị Mang Đến Cho Khách Hàng:

• • Kiểm soát chi phí năng lượng: Phát hiện sớm các điểm thất thoát hoặc tiêu hao bất thường, giảm chi phí vận hành và tăng tính cạnh tranh.
  • Nâng cao hiệu suất vận hành: Hệ thống hơi, khí nén và trao đổi nhiệt được giám sát liên tục giúp giảm tần suất ngừng máy (downtime) và vận hành ổn định.
  • Minh bạch hóa dữ liệu năng lượng: Phân bổ chính xác chi phí năng lượng cho từng bộ phận/khu vực, giúp nhà quản lý theo dõi KPI rõ ràng.
  • Hỗ trợ mục tiêu bền vững & ESG: Tiết kiệm năng lượng đồng nghĩa với giảm phát thải và chi phí môi trường – giúp doanh nghiệp đạt mục tiêu xanh hơn.
  • Dữ liệu liền mạch – Tích hợp mạnh mẽ: Thiết bị đo Endress+Hauser dễ dàng tích hợp với SCADA và phần mềm quản lý năng lượng, hỗ trợ báo cáo và phân tích theo thời gian thực.

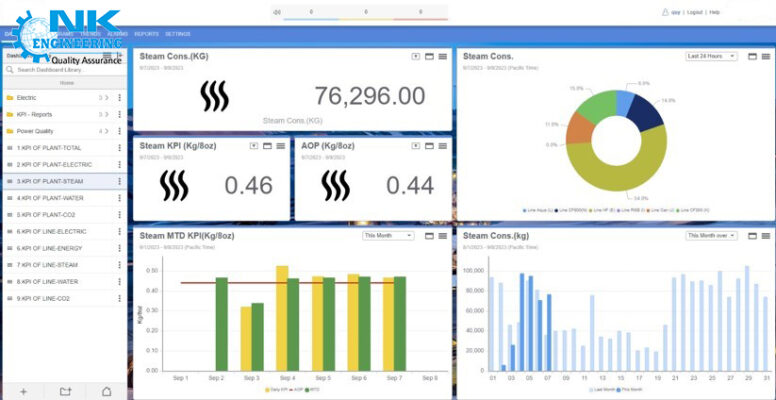

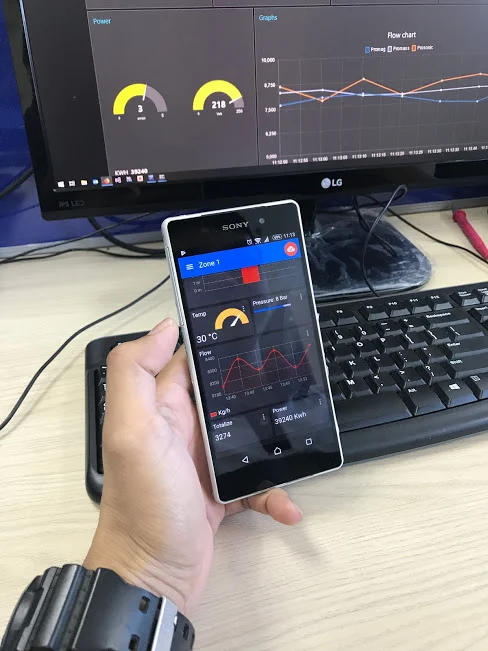

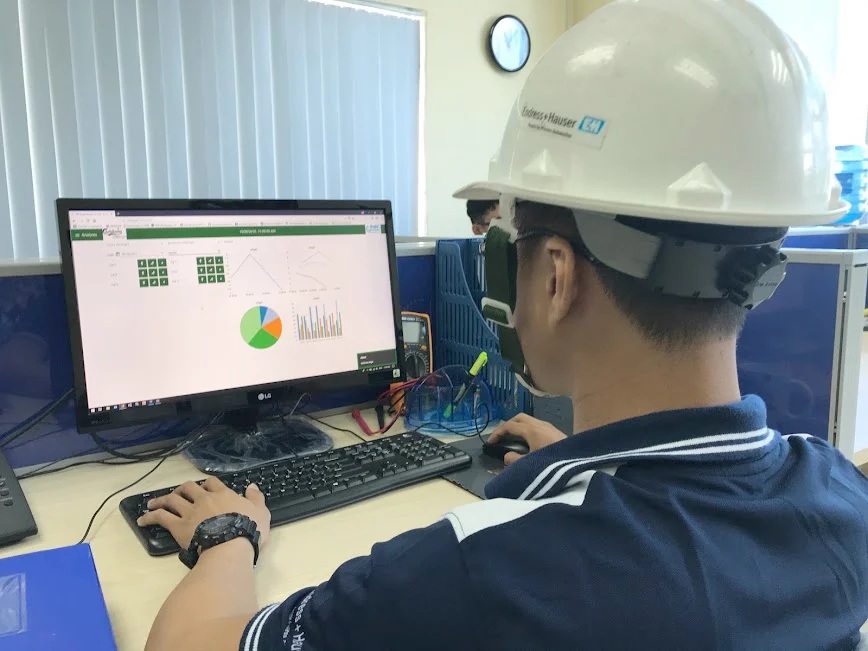

Giao diện phần mềm Quản lý năng lượng do NK Engineering thiết kế

1.  Quản Lý Năng Lượng Cho Hệ Thống Hơi

Vai Trò Của Hệ Thống Hơi:

Hơi là nguồn truyền nhiệt chủ lực trong nhiều quy trình công nghiệp như gia nhiệt, tiệt trùng, hấp, sấy… Đây là dạng năng lượng có giá trị cao, nhưng cũng dễ thất thoát nếu hệ thống vận hành không tối ưu. Do đó, theo dõi và kiểm soát hiệu suất hệ thống hơi là yếu tố then chốt trong chiến lược tiết kiệm năng lượng của nhà máy.

Giải Pháp Quản Lý Hệ Thống Hơi:

1. 1. Giám sát hiệu suất lò hơi: Sử dụng thiết bị đo lưu lượng Vortex Prowirl F 200 tích hợp cảm biến đo nhiệt độ và áp suất trên cùng 1 thiết bị để tính toán chính xác khối lượng hơi sinh ra. Kết hợp dữ liệu hơi với lưu lượng nước cấp và nhiên liệu đốt (DO/FO) để tính toán hiệu suất lò hơi theo thời gian thực.
   2. Kiểm soát chất lượng hơi (hơi khô bão hòa): Prowirl F 200 sở hữu tính năng Wet Steam Measurement cho phép phát hiện và đo lường lượng hơi ẩm, giúp đảm bảo chất lượng hơi ổn định, tăng hiệu quả truyền nhiệt, ngăn ngừa sự cố búa nước (water hammer) do hơi ngưng tụ, và bảo vệ thiết bị – đường ống.
   3. Giám sát tiêu thụ & phân bổ hơi: Lắp đặt đồng hồ đo lưu lượng hơi tại các điểm sử dụng chính giúp theo dõi định mức tiêu thụ theo KPI cho từng khu vực, phát hiện thất thoát hơi hoặc vận hành không đúng tải, từ đó lập kế hoạch bảo trì và tối ưu hóa phân phối hơi.
   4. Tối ưu hệ thống ngưng tụ: Giám sát lượng nước ngưng thu hồi để đánh giá mức tổn thất và tỷ lệ tái sử dụng. Từ đó, giảm năng lượng gia nhiệt nước mới và giảm chi phí hóa chất xử lý nước cấp.

Thành Phần Cốt Lõi Của Hệ Thống:

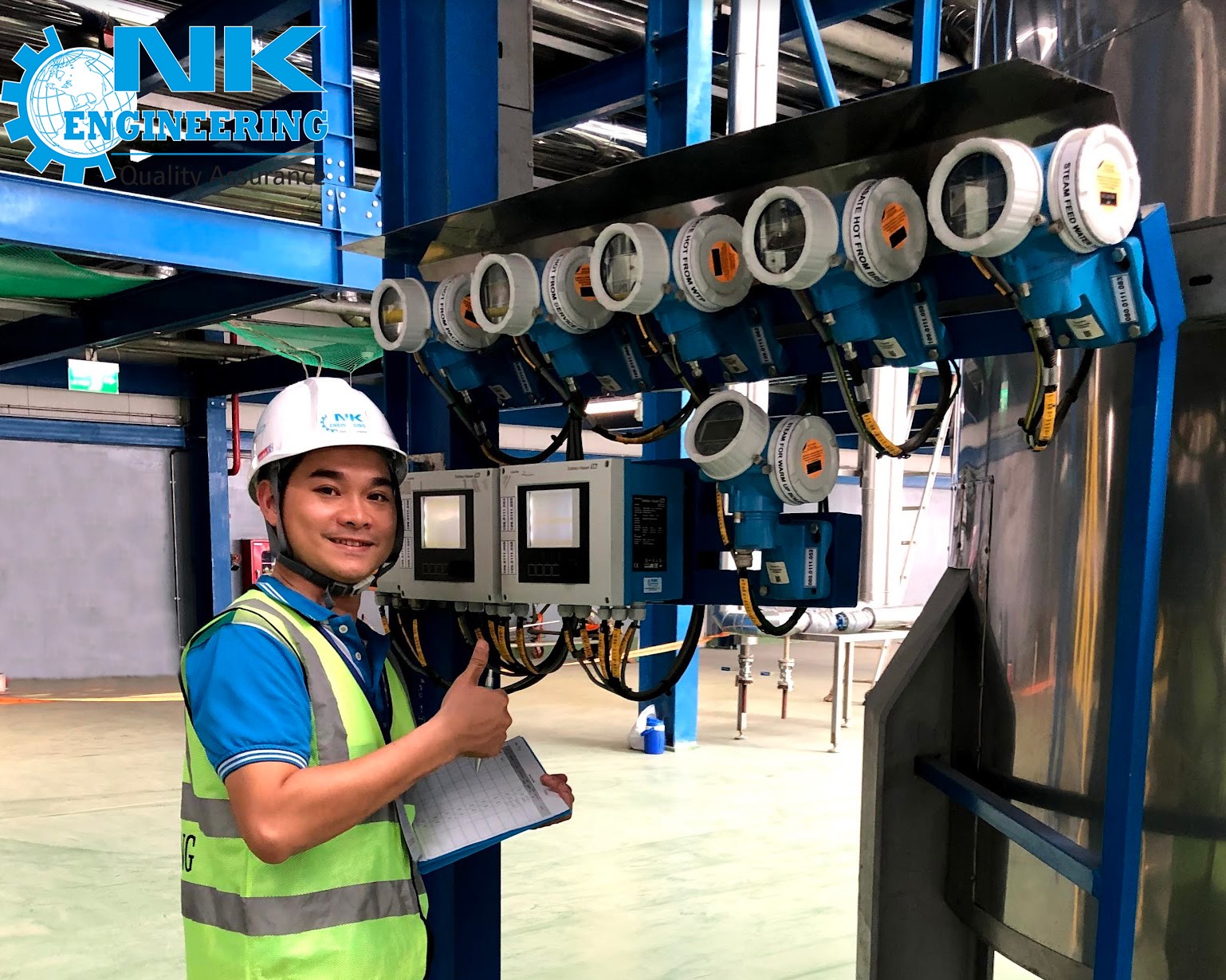

• • Thiết bị đo lưu lượng Prowirl F 200: đo lường chính xác khối lượng hơi với tính năng phát hiện hơi ẩm Wet steam detection, chịu được rung động, nhiệt độ và áp suất cao, hoạt động ổn định trong môi trường khắc nghiệt.
  • Thiết bị đo lưu lượng nước cấp và nhiên liệu đốt của lò hơi (Dầu DO / FO): Cung cấp dữ liệu đầu vào để tính toán và kiểm soát hiệu suất lò hơi.
  • Cảm biến nhiệt độ và áp suất: Kiểm soát điều kiện vận hành lò hơi, đảm bảo an toàn, ngăn ngừa các sự cố quá nhiệt – quá áp.
  • Thiết bị ghi nhận & xử lý dữ liệu (Recorder): Thu thập và xử lý dữ liệu từ các thiết bị đo, tính toán hiệu suất năng lượng và truyền liên tục về hệ thống quản lý trung tâm.
  • Hệ thống SCADA và Giao diện giám sát: Hiển thị trực quan các chỉ số năng lượng tiêu thụ ở từng khu vực theo thời gian thực, phân tích dữ liệu, dự báo xu hướng và đưa ra cảnh báo kịp thời hỗ trợ tối đa cho công tác quản lý và vận hành.

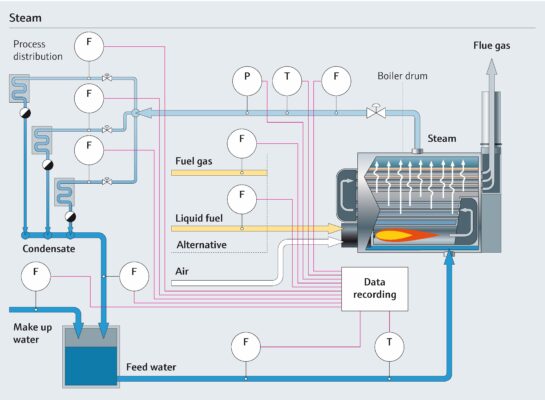

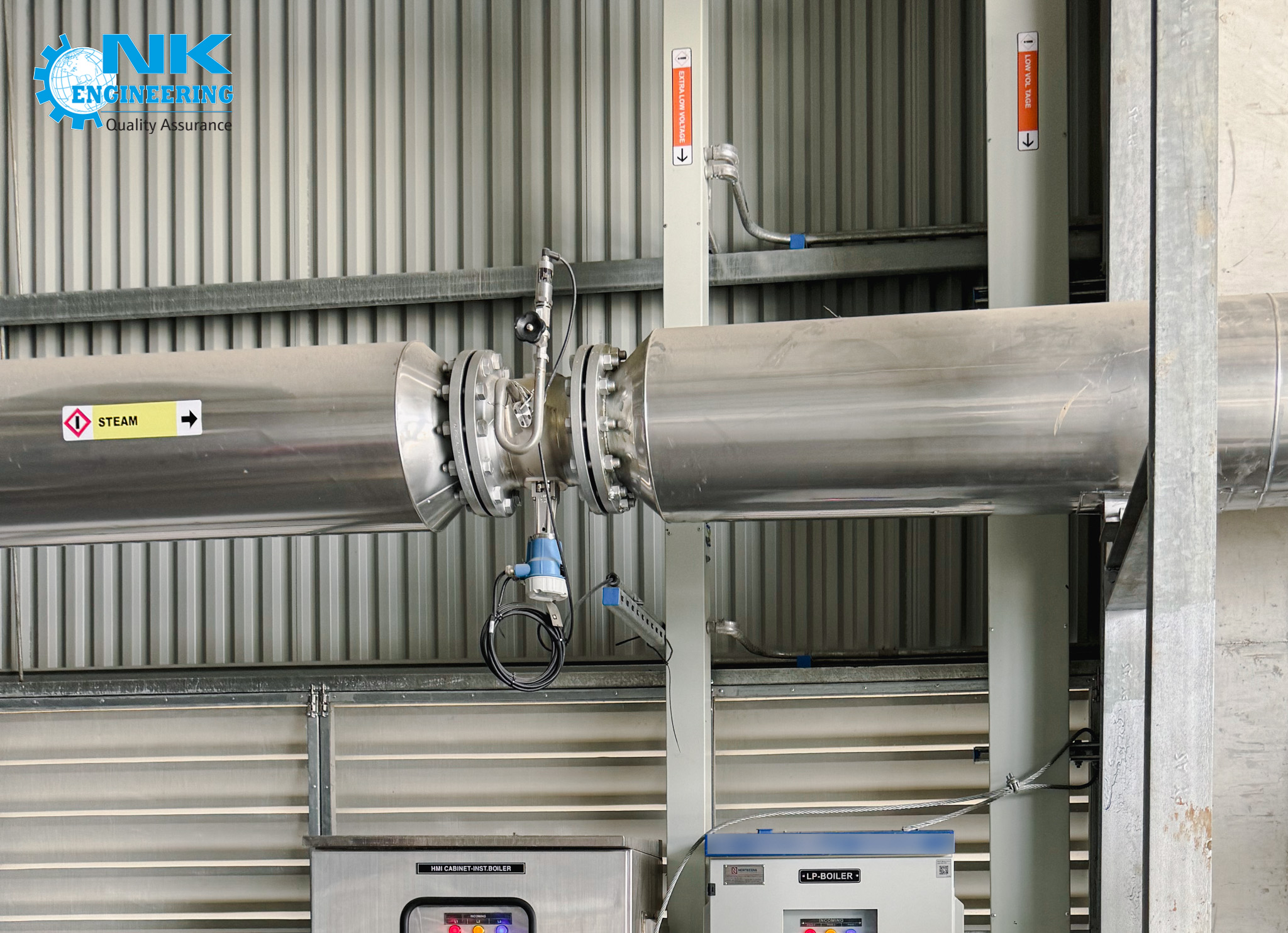

Quản lý năng lượng cho Hệ thống hơi (Steam)

2.  Quản Lý Năng Lượng Cho Hệ Thống Khí Nén

Vai Trò Của Hệ Thống Khí Nén:

Khí nén là một trong những hệ thống phụ trợ tiêu tốn điện năng và chiếm tỷ lệ lớn trong tổng chi phí vận hành của nhà máy. Thực tế cho thấy có đến 30% sản lượng khí nén bị thất thoát thông qua rò rỉ, vận hành máy nén không tối ưu hoặc sử dụng khí nén sai mục đích.

Nếu không được giám sát và kiểm soát chặt chẽ, hệ thống khí nén sẽ trở thành nguồn tiêu hao năng lượng lớn và gây tăng chi phí sản xuất.

Giải Pháp Quản Lý Hệ Thống Khí Nén:

1. 1. Phát hiện rò rỉ & quản lý nhu cầu tiêu thụ: Sử dụng thiết bị đo lưu lượng T-mass 300 / 500 của Endress+Hauser để giám sát khí nén tổng và tại các nhánh tiêu thụ quan trọng. Từ đó, dễ dàng xác định điểm rò rỉ, thời gian tiêu thụ bất thường và đánh giá mức độ thất thoát khí nén.
   2. Giám sát chất lượng khí nén: Kiểm soát chặt chẽ độ ẩm và nhiệt độ điểm sương giúp bảo vệ đường ống, thiết bị sử dụng khí nén và đảm bảo chất lượng sản phẩm cuối. Hạn chế tình trạng nước ngưng gây ăn mòn, giảm tuổi thọ thiết bị và tăng chi phí bảo trì.
   3. Giám sát bộ lọc và kiểm soát áp suất hoạt động: Đo chênh áp trước/ sau bộ lọc để xác định thời điểm cần vệ sinh hoặc thay thế. Đảm bảo hệ thống không bị tăng tải áp suất, giúp giảm tiêu hao điện năng của máy nén khí.
   4. Thiết lập hệ thống KPI năng lượng: Định lượng hiệu suất sử dụng khí nén thông qua các KPI như: kWh/m³ khí nén, % khí nén bị thất thoát, chi phí khí nén theo từng khu vực/sản phẩm. Qua đó, nhà quản lý có thể kiểm soát chi phí chính xác hơn và lập kế hoạch tối ưu vận hành.
   5. Kết nối dữ liệu đo với phần mềm năng lượng: Tích hợp dữ liệu từ thiết bị đo vào hệ thống Quản lý năng lượng, tự động hóa báo cáo tiêu thụ khí nén, phân bổ chi phí cho từng khu vực hoạt động sản xuất.

Thành Phần Cốt Lõi Của Hệ Thống:

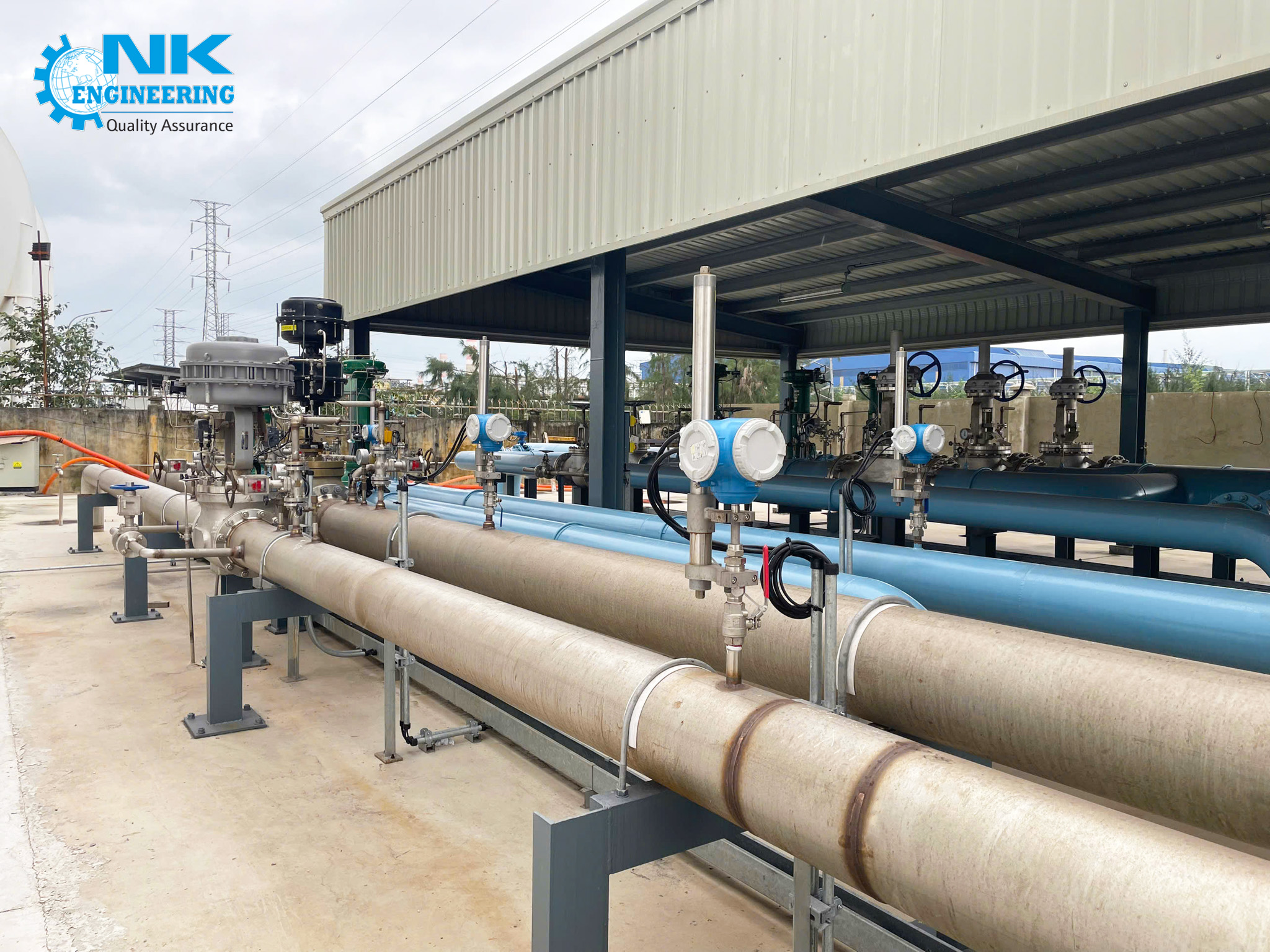

• • Thiết bị đo lưu lượng T-mass 300/500: Ứng dụng nguyên lý nhiệt lượng, đo lưu lượng khí nén theo khối lượng với độ chính xác cao, không bị ảnh hưởng bởi dao động áp suất và nhiệt độ, cho kết quả đáng tin cậy để tính toán chi phí.
  • Cảm biến nhiệt độ: Giám sát nhiệt độ khí trước và sau máy nén để đánh giá trạng thái vận hành.
  • Cảm biến áp suất: Theo dõi áp suất trước và sau các bộ lọc khí, xác định thời điểm để vệ sinh hoặc thay thế lọc, giảm tổn thất áp suất không đáng có.
  • Hệ thống SCADA và Giao diện giám sát: Hiển thị dữ liệu khí nén theo thời gian thực, phân tích xu hướng tiêu thụ, cảnh báo rò rỉ, hỗ trợ tối ưu vận hành.

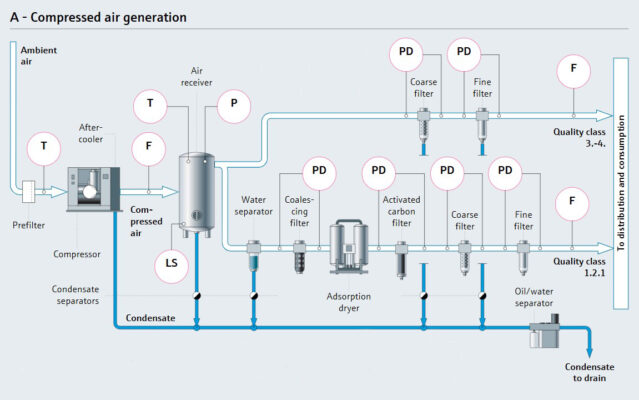

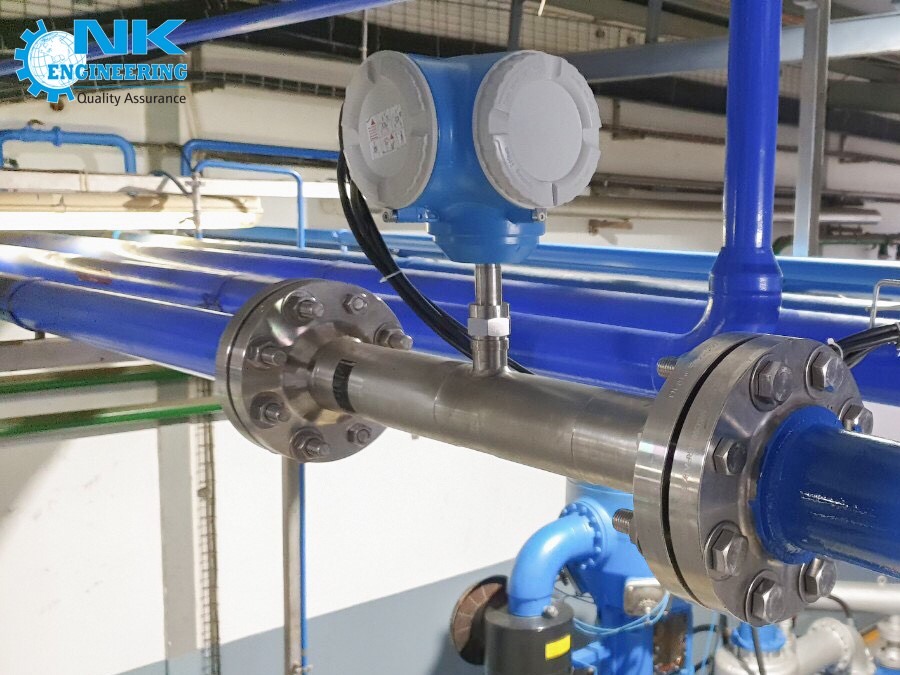

Quản lý năng lượng cho Hệ thống khí nén (Compressed Air)

3. Quản Lý Năng Lượng Cho Hệ Thống Trao Đổi Nhiệt

Vai Trò Của Hệ Thống Trao Đổi Nhiệt:

Trong nhà máy sản xuất, các quá trình gia nhiệt nguyên liệu, làm lạnh sản phẩm, điều hòa công nghiệp tiêu thụ lượng năng lượng rất lớn. Hệ thống trao đổi nhiệt hoạt động kém hiệu quả có thể gây thất thoát năng lượng, tăng chi phí vận hành và ảnh hưởng trực tiếp đến chất lượng sản phẩm.

Do đó, tối ưu hệ thống làm lạnh/gia nhiệt là một trong những giải pháp cốt lõi giúp doanh nghiệp đạt mục tiêu tiết kiệm năng lượng và nâng cao năng suất.

Giải Pháp Quản Lý Hệ Thống Trao Đổi Nhiệt:

NK Engineering triển khai các giải pháp đo lường – giám sát dựa trên công nghệ của Endress+Hauser, giúp doanh nghiệp kiểm soát hiệu suất trao đổi nhiệt theo thời gian thực:

1. 1. Tối ưu hiệu suất truyền nhiệt: Đo và giám sát lưu lượng nước nóng, nước lạnh, glycol hoặc các chất tải nhiệt khác bằng các thiết bị đo lưu lượng điện từ Promag P 10 hoặc siêu âm Prosonic Flow E 100 (nước nóng). Đảm bảo dòng lưu lượng ổn định để đạt hiệu suất truyền nhiệt tối đa.
   2. Kiểm soát nhiệt độ chính xác: Theo dõi chênh lệch nhiệt độ trên đường cấp và đường hồi, giảm thiểu thất thoát nhiệt và hạn chế tiêu tốn năng lượng dư thừa.
   3. Phân tích hiệu suất hệ thống: Đánh giá hiệu quả làm lạnh/gia nhiệt qua các chỉ số COP, mức thu hồi nhiệt và tỷ lệ tái sử dụng nhiệt thải. Phát hiện sớm tình trạng tắc nghẽn hoặc suy giảm hiệu suất của bộ trao đổi nhiệt.
   4. Thiết lập KPI năng lượng: Sử dụng các chỉ số quan trọng hỗ trợ quản lý như: kWh/tấn làm lạnh, kWh/m³ nước nóng, % hồi nhiệt, chi phí vận hành hệ thống nhiệt/làm lạnh – để quản lý và tối ưu nhiệt lượng.
   5. Đồng bộ dữ liệu năng lượng: Sử dụng thiết bị đo lường Endress+Hauser với độ tin cậy cao, tích hợp truyền dữ liệu vào phần mềm quản lý năng lượng. Theo dõi chỉ số theo thời gian thực, lập báo cáo và cảnh báo tự động.

NK Engineering tư vấn giải pháp tùy chỉnh theo cấu hình hệ thống trao đổi nhiệt của từng nhà máy.

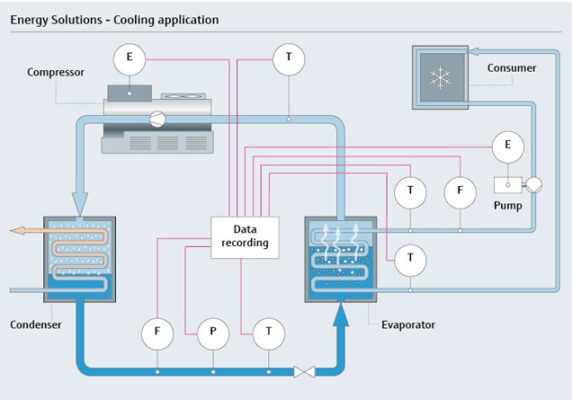

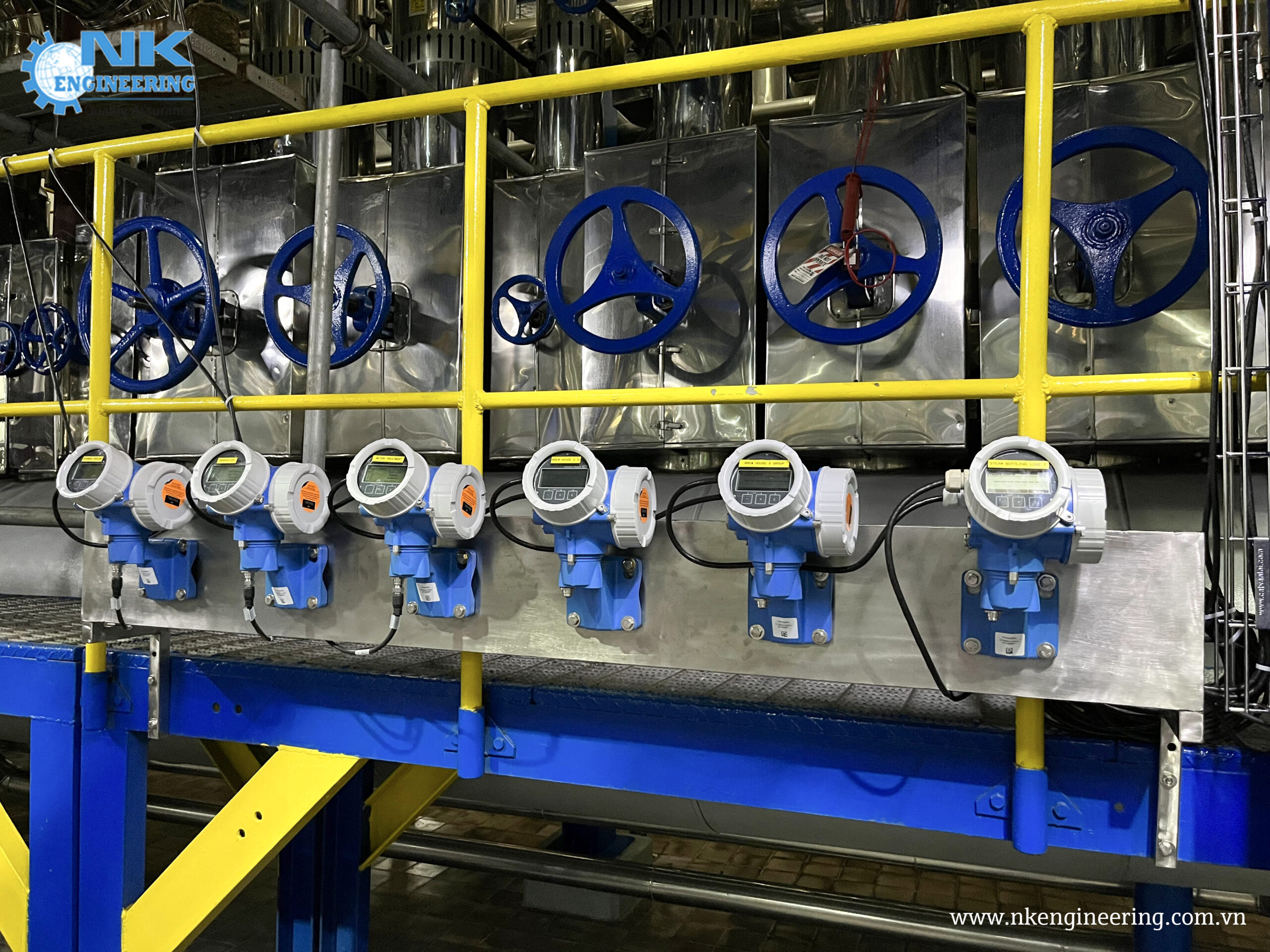

Quản lý năng lượng cho Hệ thống lạnh (Cooling System)
